Guide pratique des connecteurs rapides pour luminaires

Raccorder un luminaire paraît simple, mais une connexion mal réalisée peut provoquer un échauffement, une coupure ou un défaut d’isolement. Les connecteurs rapides facilitent le branchement des fils électriques tout en réduisant le temps d’installation.

Ces accessoires existent en plusieurs formats, avec ou sans levier, pour conducteurs rigides ou souples. Le choix dépend de la section des câbles, du nombre de fils à réunir et de l’environnement du luminaire.

Ce guide présente les principaux modèles, les critères de sélection et les précautions à prendre pour effectuer un raccordement propre dans une habitation ou un local professionnel.

À quoi sert un connecteur rapide

Un connecteur rapide remplace le domino traditionnel ou la torsade de fils. Il assure une liaison électrique protégée grâce à un boîtier isolant et à un mécanisme de serrage intégré. Le branchement devient plus net, démontable et généralement plus fiable.

Certains modèles se clipsent par insertion directe, tandis que d’autres utilisent un levier rabattable. Dans les deux cas, le conducteur doit être dénudé sur la longueur indiquée par le fabricant, puis correctement inséré jusqu’à la butée.

Les principaux modèles disponibles

Le connecteur à insertion rapide convient surtout aux fils rigides, souvent utilisés dans les installations fixes. Il se montre compact et pratique pour un plafonnier ou une applique lorsque l’espace disponible dans la boîte de connexion est limité.

Le modèle à levier accepte habituellement davantage de types de conducteurs, notamment les fils souples et multibrins. Son ouverture permet de vérifier ou de retirer facilement un câble, ce qui est utile lors du remplacement d’un luminaire ou d’une intervention de maintenance.

Choisir selon la section des fils

La section du conducteur doit correspondre à la plage admise par le connecteur. Pour l’éclairage domestique, les fils en 1,5 mm² sont fréquents, mais il reste indispensable de vérifier les indications imprimées sur le produit.

Il faut également tenir compte du nombre de conducteurs à réunir. Un modèle à deux entrées convient pour une liaison simple, tandis qu’un connecteur à trois, quatre ou cinq voies facilite le regroupement de la phase, du neutre, de la terre ou de plusieurs départs.

Raccorder phase, neutre et terre

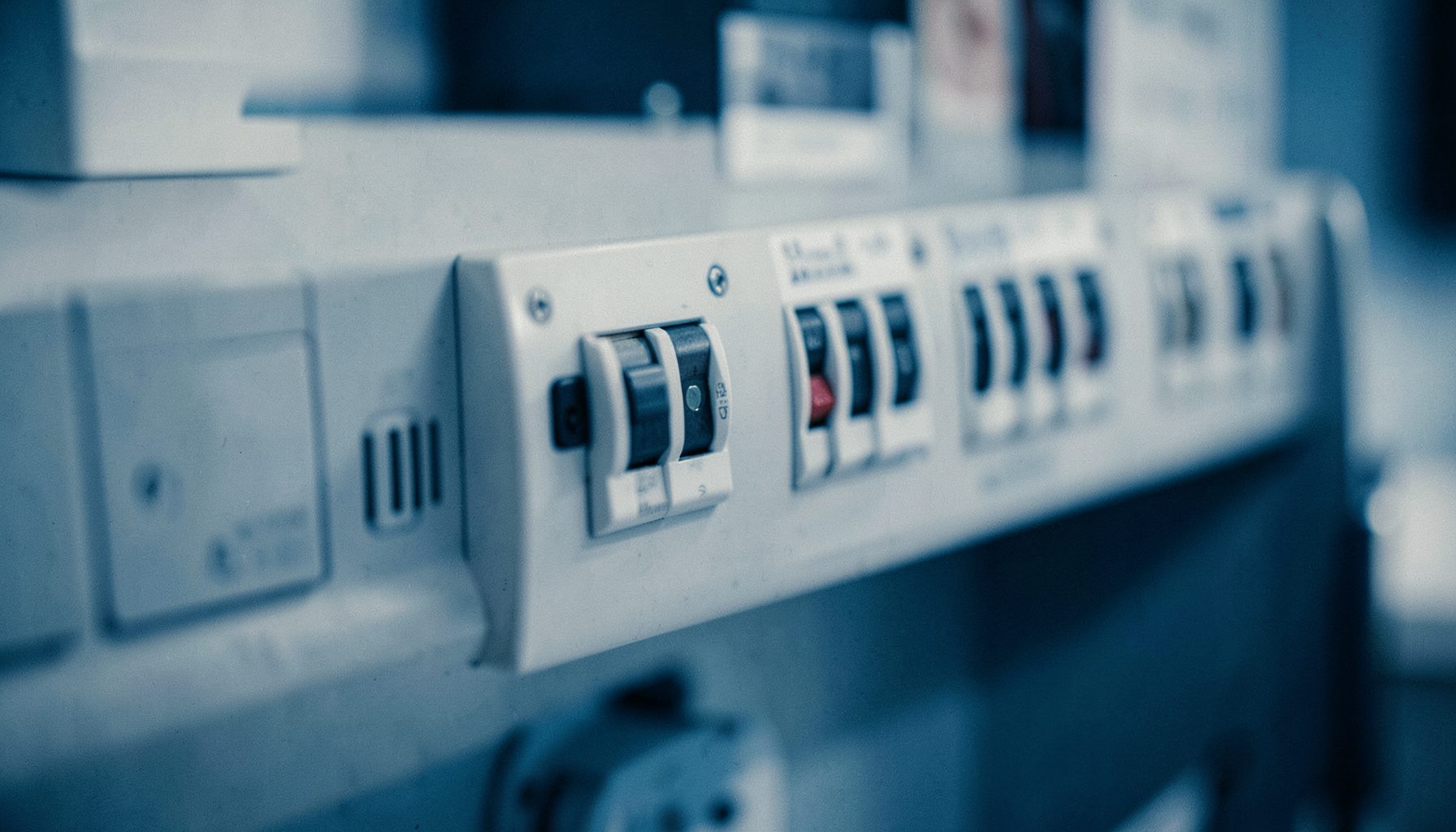

Avant toute intervention, coupez le circuit au tableau électrique et contrôlez l’absence de tension avec un appareil adapté. Ne vous contentez pas de l’interrupteur mural, car celui-ci ne met pas nécessairement toute la ligne hors tension.

Respectez les couleurs habituelles : bleu pour le neutre, vert et jaune pour la terre, et généralement marron, noir ou rouge pour la phase. Le conducteur de protection doit être raccordé lorsque le luminaire possède une borne de terre ou une enveloppe métallique nécessitant cette protection.

Réussir un branchement propre

Dénudez chaque fil sans entailler le cuivre, puis insérez-le jusqu’à ce qu’il soit maintenu fermement. Sur un modèle à levier, rabattez celui-ci complètement. Tirez doucement sur le câble pour vérifier qu’il ne se dégage pas.

Évitez de placer plusieurs conducteurs dans une entrée qui n’est pas prévue à cet effet. Une mauvaise insertion peut créer une résistance de contact et un échauffement. Rangez ensuite le connecteur dans la boîte ou la rosace sans exercer de contrainte excessive sur les fils.

Adapter le raccordement à l’environnement

Dans une pièce sèche, un connecteur standard suffit généralement pour un plafonnier, une suspension ou une applique intérieure. Dans une salle de bains, une cave ou un espace exposé à l’humidité, sélectionnez des accessoires compatibles avec l’indice de protection requis.

Le choix des équipements environnants compte également. Pour une installation extérieure, prévoyez un luminaire et une boîte de raccordement adaptés, ainsi qu’une protection contre l’eau. Les supports muraux adaptés illustrent aussi l’importance d’un matériel choisi selon la fixation et les conditions d’exposition.

Vérifier la compatibilité et la sécurité

Un connecteur rapide doit être compatible avec la tension, l’intensité et la nature des conducteurs utilisés. Consultez sa fiche technique avant l’achat, en particulier pour les luminaires LED, les transformateurs et les installations comportant plusieurs circuits.

Après le raccordement, remettez le courant et vérifiez le fonctionnement de l’éclairage. Une odeur, un grésillement ou une chaleur anormale impose la coupure immédiate du circuit et le contrôle de la connexion. En cas de doute sur l’installation électrique, l’intervention d’un professionnel reste la solution la plus sûre.
